Как провести геодезию участка самостоятельно

Какие бывают виды геодезических съемок — 5 главных видов

Топографические съемки участков проводятся в случаях перестройки или реконструкции сооружений для вычерчивания генерального плана участка и при передаче объекта строительства в эксплуатацию.

В зависимости от применения их подразделяют на несколько видов.

Вид 1. Топографическая съемка

Топосъемка включает в себя измерения превышений одних точек над другими, расстояния между ними, а также угловые измерения. Отмечаются габариты всех строений и подземных коммуникаций. Выделяются водные и растительные объекты, наличие дорог и подъездных путей.

Топографическую съемку используют для построения электронной модели местности, а так же для планировки вертикальных сооружений и ландшафтного дизайна.

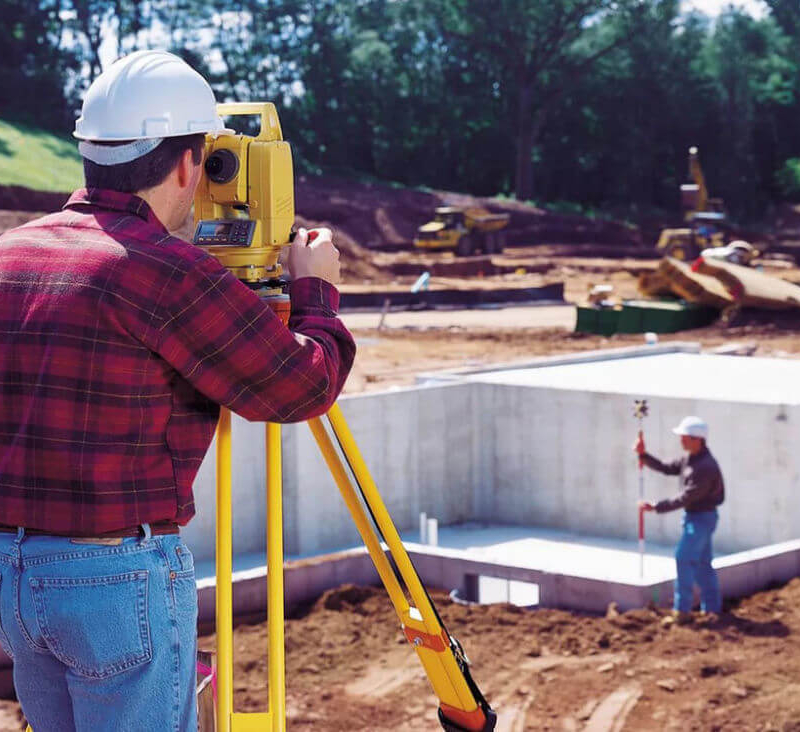

Вид 2. Исполнительная съемка

Такие работы проводятся на заключительном этапе строительства и представляют собой комплекс изысканий, направленных на сравнение фактически полученных сооружений с исходными данными проекта. Исполнительную съемку применяют еще и на разных этапах строительства в целях контроля отклонений от строительных норм.

Читайте на нашем сайте более подробную статью: «Исполнительная съемка».

Вид 3. Фасадная съемка

Это специализированная исполнительная съемка. Выделяется в отдельный вид, потому что работы проводятся исключительно по внешней поверхности зданий.

В результате работ на плане отображаются:

  • координаты здания;
  • высота сооружения;
  • размеры и высота частей фасада.

Применяется фасадная съемка при строительстве и реконструкции зданий, при замерах габаритов и площади конструкций, при расчетах строительных смет реставрации исторических зданий. Такие работы зачастую связаны с проведением строительной экспертизы зданий и сооружений.

Вид 4. Вертикальная съемка

Этот вид геодезических работ предназначен для исследования рельефа местности. Превышение одних точек над другими и определение одинаковых высот на участке называется также нивелированием.

В результате изысканий производится замер:

  • уклона земельного участка;
  • максимальной и минимальной величины высоты;
  • изолиний с одинаковыми высотными показателями.

На практике вертикальная съемка используется для определения места, где будущее здание будет максимально устойчиво на конкретном ландшафте. А так же для определения уклона профиля трассы — например, при прокладке трубопроводов или аналогичных траншейных сооружений.

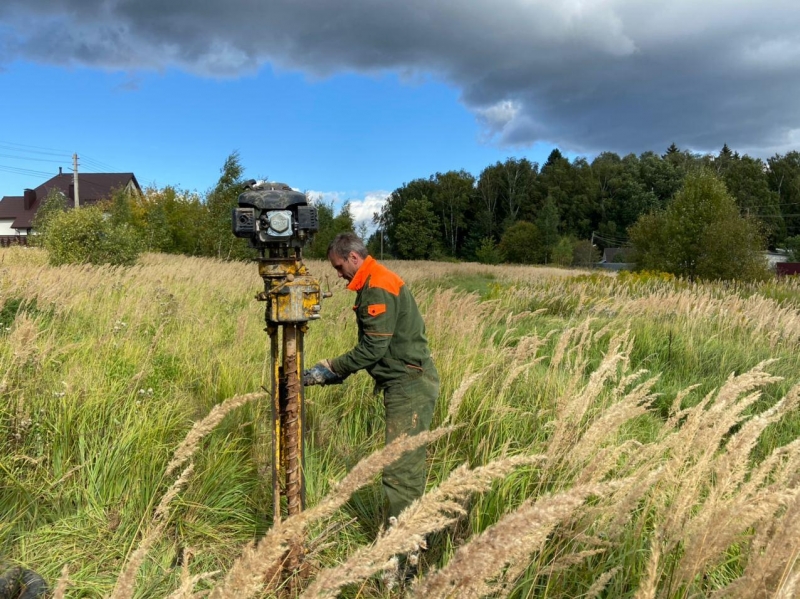

Вертикальные съемки земельных участков обычно проводятся совместно с геологическими изысканиями.

Вид 5. Горизонтальная съемка

Аналогичный предыдущим вид работ. Отличается только тем, что при горизонтальной съемке не указывается высотный диапазон территории. Здесь не проследить рельеф, но зато удобно начертить контур зданий.

Горизонтальные или контурные съемки применяются для создания планов участков неправильной формы или вытянутых, продольных территорий. Чаще всего этим видом топосъемки пользуются при исследованиях улиц и расстояний между зданиями.

Виды съёмок местности

Каждый из типов съёмок участка преследует свои цели и отличается сложностью составления плана. Итоговая стоимость документов также зависит от сложности технической документации.

Различают следующие типы съёмок:

  • Геодезическую. Сбор информации об участке для составления технического плана на строительство, проведения коммуникаций, прокладывания дорог и т.д. Главная задача геодезиста при работе — определить особенности ландшафта выбранной местности. Итог работ — план местности на бумажном или электронном носителе с расположением физических объектов.
  • Кадастровая. Проведение съёмки заказывают при необходимости установить юридическое право на владение участком. Основная цель — обозначение границ участка и согласование их с владельцами соседних территорий. По окончанию работ ожидают межевания территории и присвоения ей кадастрового номера в Едином государственном реестре.
  • Тахеометрическая. Основной вид съёмки незастроенных или малозастроенных территорий. При проведении работ обозначают не только плановое, но и высотное расположение объектов. В итоговом плане отображают вертикальный срез местности. Необходима для исследования рельефа участка небольшого размера, например, определения максимальной и минимальной величины высоты.

Геодезическая

Основная цель геодезической съёмки — определение высот и установка координат в соответствии с федеральными картами местности.

Геодезическую съёмку земельного участка условно разделяют на три основных этапа:

  1. Подготовительные работы. На этом этапе инженеру необходимо получить разрешение на измерительные работы и съёмку участка. Предварительные работы включают в себя сбор информации и изучение объекта на основании документации и первичного осмотра территории.
  2. Полевые работы. Важный этап, в ходе которого проводят измерения на открытой местности при помощи специальных измерительных инструментов.Все работы проводят в строгом соответствии нормативным документам.
  3. Камеральные работы. Анализ и обработка собранных материалов для составления плана местности.

Кадастровая

Основная часть работ при составлении кадастрового плана — работа с сопутствующей документацией.

Условно, межевание разделяют на следующие этапы:

  1. Запрос сведений об участке из общегосударственного кадастра о праве собственности, исходных геоданных;
  2. Сбор контактных данных владельцев смежных территорий и уведомление их в письменном виде о предстоящем согласовательном собрании с точным указанием даты, времени и места проведения;
  3. Геодезическая съёмка, определение границ и площади участка;
  4. Согласование с собственниками смежных наделов и составление протокола собрания. Сбор подписей об отсутствии возражений;
  5. Составление карты землеустройства и оформление межевого дела.

Тахеометрическая

Тахеометрическая съёмка используется для ведения городского и земельного кадастра, предприятий по мелиорации, планирование населенных пунктов и т.д.

Для измерения и составления плана по такому типу инженерных изысканий используют технические теодолиты и тахеометры.

Идут следующим путем

  1. Определение положения снимаемой точки наведением трубы на рейку. Рейку устанавливают в искомой точке.
  2. Определение полярных координат точек местности и нанесение их на план.

Это самый быстрый по времени тип проведения измерительных работ.

Особенно востребован для измерения узких полос местности, вдоль железнодорожного пути, автомобильного шоссе, линий электропередач и других линейных объектов.

Итог работ — составление плана на базе графопостроительной программы.

Контрольная исполнительная

Целью исполнительной геодезической съёмки является вынесение проекта сооружения в натуру и выявление отклонений объекта от плана при строительстве.

Фактически, во время съёмки определяют координаты сооружений, их отдельных частей и расстояние между ними.

Контрольная исполнительная съёмка дает возможность оценить качество строительства и общее соблюдение технологии подрядчиком.

Исполнительную съёмку проводят в несколько этапов, по мере окончания каждого из них:

  1. Текущая исполнительная съёмка. Обеспечивает промежуточный контроль объекта на всех этапах строительства для последующей корректировки неточностей. Позволяет вовремя выявить и исправить неточности монтажа несущих конструкций.
  2. Окончательная исполнительная съёмка. По завершении всех строительных задач проводят контрольную исполнительную съёмку, с использованием измерений подземных и наземных коммуникаций.

Зачем нужна геодезическая съёмка, и по каким параметрам она проводится

Геодезию земельного участка необходимо проводить каждый раз, когда дело касается:

  • Реконструкции здания.
  • Возведения дополнительных конструкций.
  • Ремонта сооружений или зданий.
  • Строительства.

Во время геодезической или топографической съёмки специалисты решают такие задачи, как определение характера грунта местности, оценка ландшафта и расчёт точных координат будущей стройки

В итоге строительная или дорожно-строительная организация получает геодезический план, сделанный в определённом масштабе, например, масштабе 1:500, который станет важной основой для последующих действий

Типы съемок, используемые в строительстве

Есть несколько типов съемок, которые используются в строительстве

  • фасадная съемка;
  • исполнительная съемка;
  • специальные съемки.

В настоящее время очень востребована фасадная съемка, в ходе которой выполняется обмер фасада здания с целью получить план вертикальной поверхности в графическом и цифровом виде. По результатам фасадной геодезической съемки оценивают состояние объекта, а также принимают проектные решения о выполнении ремонтных, реставрационных и строительных работ. Использование при фасадной съемке высокоточных приборов, которыми располагает наша компания, позволяет создать модель фасада с максимальной детализацией элементов.

Такая геодезическая съемка необходима, чтобы рассчитать объемы требуемых материалов в зависимости от площади фасада, а также получить данные о соответствии плоскости фасада вертикальному или проектному положению

От качества проведенной съемки будет зависеть качество последующих работ, поэтому очень важно, чтобы фасадную геодезическую съемку выполняли специалисты, имеющие в этом опыт. Наши геодезисты постоянно занимаются фасадной съемкой, поэтому смогут обеспечить высокую точность измерений и полное соответствие требованиям заказчика.

Исполнительная геодезическая съемка производится по окончанию строительных работ с целью определения соответствия построенного сооружения его проектному решению. Выполнение исполнительной съемки в конце строительства – непременное условие для завершения работ и сдачи объекта в эксплуатацию. По результатам съемки координаты построенного здания определяются и сравниваются с проектными, и на основании полученных данных вносятся изменения в документацию. Исполнительные съемки необходимо проводить на всех этапах строительства.

Существуют еще разновидности геодезических съемок, которые выполняются в соответствии с поставленными задачами, так называемее специальные съемки. К ним относятся такие виды работ, как съемка линейных сооружений, береговых укреплений, внутризаводских железных дорог, подъездных путей, подходов к мостам, подземных кабельных линий и других объектов. К специальным съемкам можно отнести многие виды работ, выполняемые для составления масштабных схем железнодорожных станций и промышленных площадок.

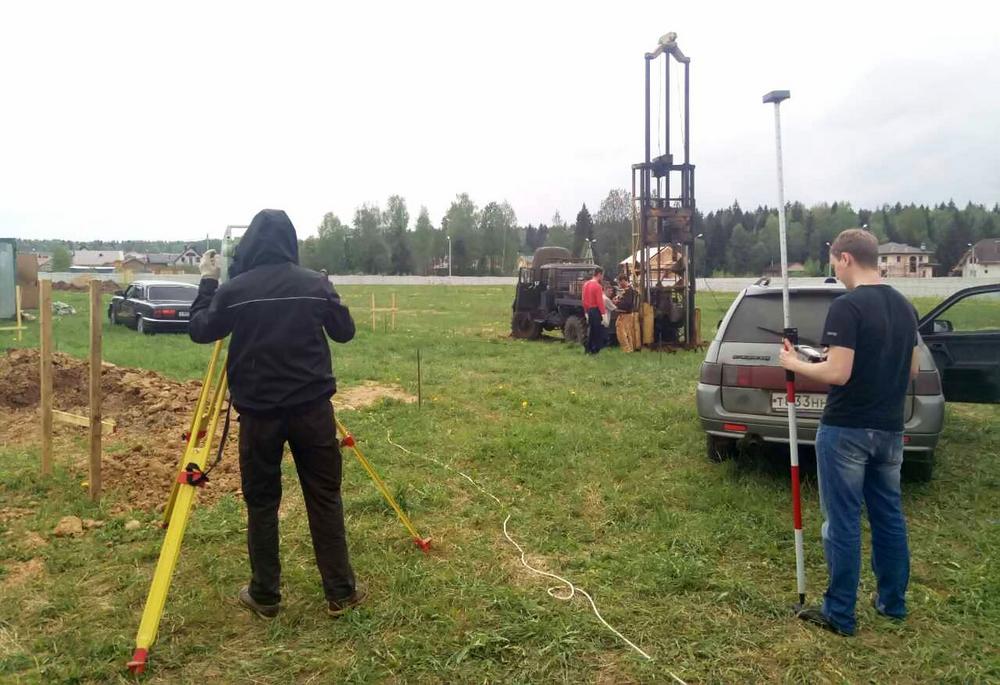

Как проходят полевые работы при выполнении геодезической съемке земельного участка

Геодезическая съемка участка позволяет определить точные координаты характерных точек границ конкретного объекта. Помимо этого, такой вид работ включает:

  • определение прямоугольных или геодезических систем координат;
  • выведение данных в конкретный план с нужным масштабом.

В ходе проведения полевых геодезических работ специалисты проявляют особенную внимательность. Ведь именно на этом этапе вероятность получения ошибочных результатов повышается в разы. Полевые геодезические работы состоят их следующих этапов:

  • рекогносцировка;
  • полевые измерения;
  • контроль качества съемки (уравниваются и устанавливаются геодезические измерения);
  • проведение повторной геодезической съемки объекта (позволяет определить правильность выполненной работы).

Этапы съёмочного процесса

Чтобы получить достоверные сведения об исследуемом объекте в максимальных объёмах, съёмочный процесс проводится поэтапно.

  1. Подготовительный этап.
  2. Полевой.
  3. Камеральный.

Во время подготовки собирается полная информация о земельном участке, изучаются его особенности. За основу берутся такие материалы, как техническое задание, исходная документация, предоставленная заказчиком. На основании этих данных разрабатывается, согласовывается и утверждается подробный план последующих действий по геодезическим изысканиям.

При работах непосредственно на местности в полевых условиях проводится рекогносцировка объекта. Благодаря чёткому следованию по пунктам составленного плана, измерения проводятся точно в установленные сроки: строится геодезическая сеть, заснимается земля, ведётся абрис. Все работы выполняются в соответствии с требованиями действующих нормативов.

Измерения привязываются к пунктам геодезической сети. Здесь же осуществляется предварительная обработка измерений, чтобы исключить грубые ошибки и проверить все параметры съёмки на соответствие требованиям технического задания.

На камеральном этапе обрабатываются данные, полученные с полевых работ: проводится тщательный анализ, проверка точности измерений, составление геодезического плана исследуемого земельного участка. Все изображения на плане выполнены в заданном масштабе с применением условных знаков. Далее разработанная документация проходит соответствующие согласования и экспертизы в контролирующих организациях.

Как избежать ошибок при проведении геодезической съемки — 4 полезных совета

Здесь рассмотрим как максимально ускорить и избежать ненужных трат при проведении геодезических работ.

Полезные советы для организации геодезии вашего земельного участка.

Совет 1. Заказывайте услугу вовремя

Обращаем внимание на площадь и качество застройки. Замер территории в поле и проведение работ по застроенному участку — разные вещи

Если в первом случае мы просто составляем карту границ участка, то во втором придется еще и снимать постройки, трассы снабжения и пути подъезда.

Простая контурная съемка стандартного участка в 10+ соток займет пару часов, но если необходимо будет занести на план все постройки с деталями — это уже совсем другое время. Поэтому консультируйтесь с геодезистами заранее.

Совет 2. Пользуйтесь услугами только квалифицированных специалистов

Проведение геодезических работ требует профильных лицензий. Обращайтесь в компании, обладающие опытом и зарекомендовавшие себя на рынке услуг геодезии.

Как правило, такие компании оказывают услуги в комплексе, включая кадастровые работы, что в первую очередь необходимо при инженерных работах на земельном участке.

Совет 3. Четко определите для каких нужд проводится съемка

Согласитесь, что вы не особо задумываетесь над планом сарая. Но планировка дома занимает все ваше время. И здесь такая же зависимость. Изначально нужно определить цель проводимых работ.

Съемка чертежу рознь!

Схема поможет вам в проектировке задуманного по отношению к другим объектам на участке и окружающей территории. К тому же, правильно заданные цели сократят расходы на работы геодезистов.

Совет 4. Откажитесь от проведения съемки зимой

Это грабли, на которые наступают все! Чтобы не беспокоить соседей и обитателей дачи, заказывают съемку в зимний период. Ну вы же должны понимать, что снежный покров скрывает все тонкости рельефа.

Одна и та же съемка на снегу и на грунте покажет разные результаты. Верхний слой почвы промерз, деформация почвы очевидна. В зимних условиях разумно будет проводить съемку только границ участка или контурный план.

Какие программы применяются?

В рассматриваемом направлении применяется две разновидности измерений:

  • те, что получают в результате так называемого непосредственного измерения, где учитывается длина линий, расстояние;
  • те, что подлежат определению с помощью различных формул, составляются относительно первой разновидности.

В зависимости от того, какие применяются геодезические инструменты для обработки, работы, проводимые на местности, могут выполняться двумя путями:

  • используются программы общего применения, примером выступает Microsoft Excel (в них отражается различный комплект формул, ее наиболее оптимально считается использовать при проведении разного рода вычислений, которые отражены в небольшом объеме;
  • используются программы специализированной направленности, к ном относят такие, которые были разработаны специально для обработки.

Также можно сказать, что происходит разработка специальных и общих программ для форматов и инструментов.

Сколько стоит геосъемка

Стоимость геодезии земельного участка зависит от нескольких факторов, которые определяют объем и сложность работы специалистов:

  1. Площадь территории. Чем больше участок, на котором проводятся работы, тем выше стоимость.
  2. Плотность застройки. Наличие зданий усложняет проведение процедуры, иногда возникает необходимость в комбинировании нескольких методов.
  3. Тип объекта.

С учетом перечисленных критериев варьируются сроки проведения работ (на простую геодезию участка уходит 2-3 дня) и цена услуги. Как показывает практика, геосъемка в крупных городах обходится дороже.

Ориентировочная стоимость работ составит:

Площадь Стоимость
до 15 соток 8 000–9 000 рублей
от 15 до 25 соток 9 000–11 000 рублей
свыше 25 соток от 11 000 рублей

Кроме того, кадастровые специалисты при необходимости готовы провести и другие профильные работы. Чтобы определить, сколько стоит каждая дополнительная услуга, нужно учитывать объем задач и их сложность в каждом конкретном случае.

Услуга Стоимость
Сверка актуальных границ участка с фактическим ограждением территории До 1 000 рублей
Согласование чертежа с геодезической информацией Зависит от объема и места проведения работ
Съемка с определением точных координат каждого дерева в лесах и лесопосадках от 12 000 рублей
Точное определение границ участка от 8 000 рублей

Геодезический план земельного участка

Обозначенные работы завершаются составлением геодезического плана. Он является неотъемлемой частью кадастрового плана. После того, как геодезический план будет обеспечен дополнительными формами с текстовым описанием – он получит статус кадастрового.

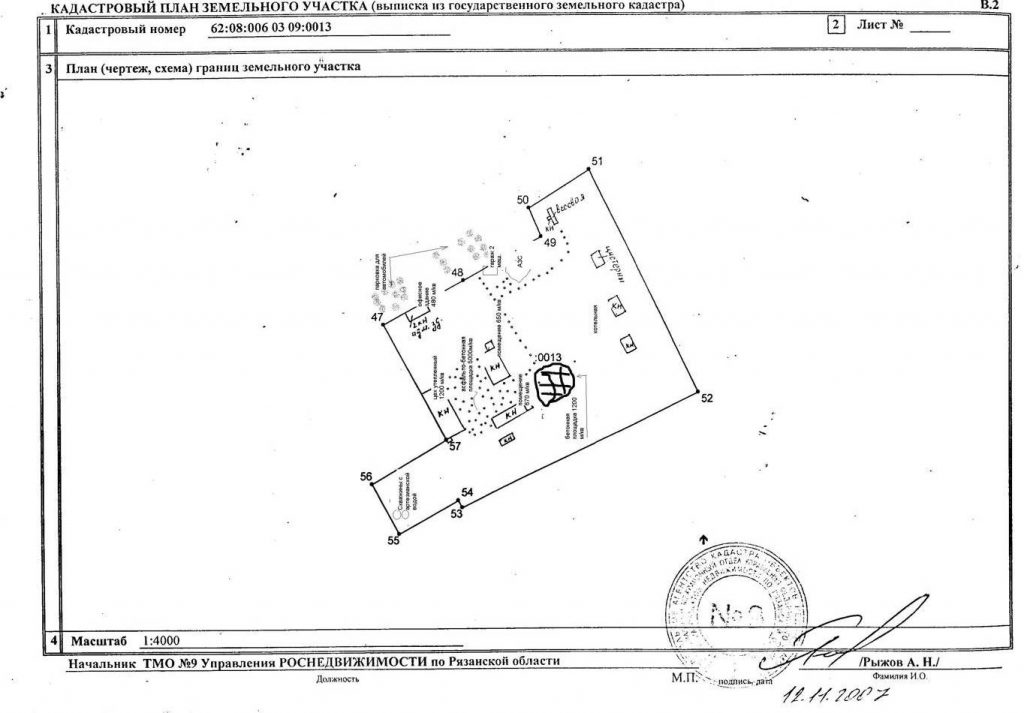

Вот так выглядит кадастровый план ЗУ

На геодезическом плане выделяют:

  • площадь ЗУ, его периметр и конфигурацию;
  • поворотные точки и их координаты.

Геодезический план носит общее назначение, которое называется геоподосновой. Впоследствии на его базисе формируется кадастровый план, ориентированный на требования ГКН. Геоподоснова выполняется в масштабе 1:500.

Геосъёмка ЗУ выступает в качестве основы для многих видов кадастровых и строительно-архитектурных работ. За счёт использования спутниковой съёмки обладает высокой точностью замеров.

Еще больше полезной информации о межевании земельных участков вы найдете в нашем разделе.

Разделение геодезических съёмок на виды

Геодезические съёмки проводятся различными методами. Всё зависит от того, какими инструментами и приспособлениями пользуются операторы. Съёмки подразделяются на следующие классы:

  • съёмки наземные;
  • аэрофотосъёмки (с самолётов);
  • комбинированные (наземные плюс аэрофотосъёмки);
  • космические (со спутников).

В зависимости от поставленных задач и способов использования полученных результатов, наземные съёмки разделяются на категории:

  • топографическая съёмка;
  • фасадная;
  • контрольная (исполнительная);
  • разбивочная;
  • поэтажная;
  • вертикальная;
  • специальная.

Цель таких работ — составление проектов по строительству, благоустройству, кадастру, землеустройству и пр. При решении юридических споров данные материалы также являются необходимыми документами.

Понятие кадастровых работ

Государственный кадастр недвижимости (ГКН) – это реестр, содержащий актуальную и достоверную информацию об объектах недвижимости. Согласно нынешнему законодательству, кадастровые работы призваны обеспечить наличие документов, которые предоставляются в соответствующую организацию, занимающуюся кадастром, для постановки на учёт недвижимости и выполнения требуемых процедур с данным объектом.

Проведение кадастровых работ регламентируется правилами, установленными законодательством. К каждому объекту недвижимости выставляются определённые требования по оформлению и составлению необходимых сопроводительных и подтверждающих документов.

Кадастровые работы требуются для того, чтобы поставить на учёт конкретный объект недвижимого имущества. Только после проведения требуемых процедур можно считать объект юридически существующим и имеющим набор характеристик. К ним относятся:

  • 1) Право собственности;
  • 2) Целевое назначение;
  • 3) Ограничения и обременения, распространяющиеся на недвижимость.

Стоимость услуг

Все полученные материалы после геодезических исследований имеют срок годности. Из-за изменений в связи с природными явлениями документы действительны на протяжении 2 лет, спустя это время они требуют обновления.

Стоимость геодезических работ рассчитывается исходя из нескольких факторов, и зависит:

  • от размеров территории, на которой предполагаются работы;
  • от условий выполнения и доступности к необходимой местности;
  • от количества отведенного времени и срочности проведения работ;
  • от объёма поставленной задачи.

Расценки определяются еще до того, как заключён договор на выполнение геодезических работ, но на стадии его подготовки и после ознакомления.

Как сделать топографическую съемку дешевле?

В большенстве случаев согласовать полученный топографической документ вы можете сами, тем самым сделать стоимость топографической съемки участка дешевле.

Например, в геодезической компании «Геомер Групп», в Москве и Московской области, при заказе услуги топографической съемки, вам выдадут наруки все необходимые документы, которые нужно будет только подать на согласование в соответсвтующий орган и ждать положительного результата, или помогут сделать все под ключ, при желании заказчика.

Посетив сайт геодезической компании «Геомер Групп» и оставив заявку, вы получите подробную информацию и ответы на дополнительные вопросы.

Виды топографической съемки

Топографическая съемка

  • Теодолитная съемка выполняется совместно со светодальномерами и используется для создания планов ситуации местности.
  • Тахеометрическая съемка широко используется для получения подробностей рельефа в дорожном и гидротехническом строительстве
  • Мензульная съемка производится тогда, когда необходимо получить топографический план прямо на местности
  • Нивелирование территории проводят в условиях равнинного рельефа
  • Фототеодолитная съемка особенно перспективна на горной местности со сложным рельефом
  • Аэрофотосъемка производится с помощью высокоточных камер, в результате чего можно получить топографические планы в высоком качестве
  • Комбинированная съемка выполняется в случае слабовыраженного рельефа местности, где аэрофотосъемка сочетается с другим видом съемок
  • Наземно-космическая съемка основана на использовании спутниковой системы GPS.

Инструменты для геодезических съёмок

В требованиях технических заданий оговариваются необходимые условия съёмки и различные дополнительные факторы. Сюда относятся:

  1. Цель исследований.
  2. Степень точности измерений.
  3. Вид съёмки.
  4. Объём работ.
  5. Сроки выполнения задания.

В зависимости от особенностей и требований поставленных задач, современная геодезия использует для съёмки различные измерительные приборы:

  • лазерные рулетки (дальномеры);
  • оптические теодолиты;
  • цифровые нивелиры;
  • тахеометры;
  • искатели подземных труб и кабелей;
  • вехи с отражателями, штативы;
  • GPS приёмники.

Теодолиты, нивелиры, рулетки, вехи, штативы — это стандартное оборудование используется при измерении углов. Данные, полученные при помощи этих приборов, обрабатываются ручным способом по известным формулам. Для этого достаточно воспользоваться обычным калькулятором.

Специализированные инструменты: цифровые нивелиры, тахеометры, GPS-приёмники. Эти приборы существенно повышают производительность съёмочных процессов и облегчают последующую обработку полевых материалов, занесённых в их память.

Благодаря расширенным высокочувствительным функциям трассоискателей, оснащённых локаторами и цифровой передачей сигналов, производится качественная съёмка инженерных сетей и коммуникаций, расположенных под землёй.

Отличия от кадастровой съемки

Кадастровая разновидность съемки имеет своим предназначением определение и восстановление границ земельных наделов. Данная разновидность тесно связывается с геодезией, в связи с тем, что для ее реализации требуются соответствующие замеры.

Задачи съемки состоят в:

  • межевание земельного участка в чем собственно состоит работа геодезической направленности;
  • согласовывается площадь участков со всеми собственниками наделов;
  • восстанавливаются границы территории, которые были нарушены;
  • устанавливаются правила, касающиеся ограничений и использования относительно применения надела и природных ресурсов;
  • создание плана кадастрового назначения.

Кадастровая съёмка участка

В качестве главного отличия выделяют направленность рассматриваемых разновидностей съемок. Когда говорят о геодезической – считается, что там присутствует более обобщенные замеры наделы, на которые можно ссылаться при ведении дальнейших работ.

Кадастровая съемка использует разновидность геодезической для определенных целей. Примером можно обозначить список земельных наделов, ресурсы природного назначения, которые на них имеются, составление документов и постановка на кадастровый учет.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бизнес журнал Мономах
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
