Что такое топографическая карта (план)

Топографический план местности

Рекомендуем ознакомиться:

Условные обозначения на топографических картах

Топплан местности представляет собой детальный чертёж сравнительно небольшой территории. Это может быть квартира, частный дом, сквер, район города или садовое товарищество. Детальное изображение плана отличается следующими особенностями:

1. Подробно указываются все элементы местности, метрические параметры и характеристики инженерно-технических сооружений, грунта, растительности, домов, дорог, водоёмов и других объектов.
2. Данные берутся из результатов аэрофотосъёмки или на местности. Создаётся после обработки данных геодезии, с помощью общепринятых схематичных знаков. Знаки эти довольно примитивны и визуально напоминают изображаемые объекты – мосты, болота, луга, деревья, дома и т. д.
3. Цветом выделяются водные объекты и растительность.
4. Планы всегда крупномасштабные – от 1:5000 до 1:100 и крупнее. Все объекты на плане подписаны.
5. Обязательно обозначены стороны горизонта. Север обозначается стрелкой, направленной вверх.

С помощью плана можно сравнить положение объектов относительно друг друга, увидеть направление рек, какие породы деревьев преобладают в лесу, почвенный состав и так далее. На основании данных топплана планируют застройку территории, прокладывание дорог, других коммуникаций, расположение посевов. Они часто используются туристами.

Легенда топографической карты

Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда — это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Топографические условные знаки (легенда карты) приведены в отдельной статье.

Как получить топоплан?

Топографический план может понадобиться для разных целей, но чтобы его получить, следует выполнить определенный алгоритм действий и, в первую очередь, собрать нужные документы и составить договор с организацией, которая проведет топографическую съемку.

Документы

Список документов различается для простых собственников, которые являются физическими лицами, а также для организаций.

Для физических лиц

Необходимо предоставить документ, подтверждающий право собственности на данный участок, а также его кадастровый номер или адрес. Обязательно предоставить внутренний паспорт собственника.

Для юридических лиц

В данном случае список обширнее:

• техническое задание на проведение геодезических работ;
• информация о ранее проведенных аналогичных работах;
• ситуационный план объекта.

Также с юридическим лицом геодезическая компания должна составить договор с последующим актом приемки-сдачи.

Стоимость

Стоимость зависит от конкретных работ и сложности участка (ниже приведены примерные цены для Москвы и СПБ):

• топоплан для газификации и разрешения на строительство до10 соток – 10 тыс. рублей;
• 10-15 соток – 12 тыс. рублей;
• больше 15 соток – 14 тысяч рублей;
• топоплан незастроенного и незаросшего участка с масштабом 1:500 – от 8 до 16 тысяч за га в зависимости от сложности;
• топоплан застроенной территории – 12-25 тысяч за га в зависимости от сложности;
• топоплан промышленной территории – 17-32 тысяч за гектар.

Где можно взять?

Чтобы произвести весь комплекс геодезических работ, необходимо обращаться в геодезическую компанию, которая зарегистрирована в саморегулируемых организациях. Эти же компании и занесут готовый план в местные органы по градостроительству и Архитектуре.

Важно!Основой для оставления топографического плана является техническое задание. Это задание служит основой для возникновения договорных отношений между заказчиком и геодезической компанией.. Договором устанавливается регламент работ, а также последующая оплата

Договором устанавливается регламент работ, а также последующая оплата.

Инженерно топографические работы

Проведение топографических работ – это самый важный этап в подготовке топопланов. Прежде чем приступать к полевым работам, геодезисты изучают имеющиеся материалы. К ним относятся:

• Ранее созданные картографические материалы (карты, схемы, топопланы и т.п.).
• Выписки из ЕГРН.

Эти данные помогают подготовить предварительный план, определить те работы, которые необходимо провести на полевом этапе.

После подготовки начинаются работы на местности. Геодезисты выполняют топосъемку объекта, вычисляют высоты, расстояния, координаты поворотных точек. Полученные данные будут затем использованы для расчетов.

Дальше следует этап камеральной обработки результатов. Специалисты анализируют полученные данные, делают расчеты. Все расчеты делают с использованием программного обеспечения и специальных методик. После обработки данных вычерчивается топоплан.

Система условных обозначений на картах. Масштабные, внемасштабные и пояснительные условные знаки

Условные знаки — это графические обозначения, показывающие положение какого-либо объекта на местности и передающие его качественную и количественную характеристику. В РФ и странах СНГ используется 465 условных знаков (в США — 243, во Франции — 288. в ФРГ — 231).

Группы однородных местных предметов изображаются на картах с помощью основного (базового) условного знака. Качественная и количественная характеристика объектов одной группы определяется с помощью усложнения базового условного знака.

Чем крупнее масштаб карты, тем больше объектов и с большими подробностями показывается на ней при изображении данной территории. С уменьшением масштаба карты сокращается информационная емкость изображения на ней различных объектов.

На топографических картах масштаба 1:25000 – 1:100000 показываются по возможности все топографические объекты и их характерные особенности, имеющие значение для войск. На картах масштабов 1:200000 и 1:500000 отображаются лишь наиболее существенные из них, причем со значительным обобщением их плановых очертаний и других показателей.

Условные знаки местных предметов делятся на три основные группы:

• масштабный;
• внемасштабные;
• пояснительные.

Масштабными (или контурными) условными знаками обозначаются объекты, выражающиеся в масштабе карты, то есть такие, размеры которых (длину, ширину, площадь) можно измерить по карте.

Каждый такой знак состоит из контура, т. е. планового очертания изображаемого объекта и заполняющего его пояснительного обозначения в виде фоновой окраски, цветной штриховки или сетки одинаковых по своему рисунку значков (запоминающих знаков), указывающих род и разновидность объекта. Контуры объектов показываются на картах пунктиром, если они не совпадают с другими линиями местности (канавами, береговыми линиями, дорогами и т. д.), которые обозначаются своими условными знаками.

Внемасштабными (точечными) условными знаками изображаются малоразмерные объекты (колодцы, отдельные дома, башни, памятники и др.), не выражающиеся в масштабе карты, фигурный рисунок такого знака включает главную точку, показывающую точное положение объекта на местности, и обозначает, что это за предмет.

Внемасштабные условные знаки можно разделить на 4 группы в зависимости от положения главной точки:

• знаки, имеющие центр симметрии, (кружок, квадрат, прямоугольник, звездочка и т. д.); главная точка совпадает с центром симметрии;
• знаки, имеющие широкое основание, главная точка — в середине основания;
• знаки, имеющие основание в виде прямого угла; главная точка — в вершине утла;
• знаки, представляющие сочетание нескольких фигур; главная точка — в центре симметрия нижней фигуры.

Рис. 1. 1 – пункты геодезической сети; 2 – точки съемочной сети, закрепленные на местности центрами; 3 – астрономические пункты; 4 – церкви; 5 – заводы, фабрики и мельницы без труб; 6 – электростанции; 7 – водяные мельницы и лесопилки; 8 – склады горючего и газгольдеры; 9 – шахты и штольни действующие; 10 – нефтяные и газовые скважины без вышек.

Геометрический центр фигуры

Середина основания знака

Рис. 2. 1 — заводские и фабричные трубы; 2 – терриконы; 3 – телеграфные и радиотелеграфные конторы и отделения, телефонные станции; 4 – метеорологические станции; 5 – семафоры и светофоры; 6 – памятники, монументы, братские могилы, туры и каменные столбы высотой более 1 м; 7 – буддийские монастыри; 8 – отдельно лежащие камни.

Вершина прямого угла у основания знака

Рис. 3. 1 – ветряные двигатели; 2 – бензоколонки и заправочные станции4 3 – ветряные мельницы; 4 – постоянные знаки речной сигнализации; 5 – отдельно стоящие лиственные деревья; 6 — отдельно стоящие хвойные деревья

Геометрический центр нижней фигуры

Рис. 4. 1 – заводы, фабрики и мельницы с трубами; 2 – будки трансформаторные; 3 – радиостанции и телецентры; 4 – нефтяные и газовые вышки; 5 – сооружения башенного типа; 6 – часовни; 7 – мечети; 8 – радиомачты и телевизионные мачты; 9 – печи для обжига извести и древесного угля; 10 – мазары, суборганы.

Этими главными точками необходимо пользоваться при точных измерениях расстояний между объектами по карте и при определении координат объектов. К внемасштабным условным знакам относятся такие знаки дорог, ручьев и других линейных объектов, у которых в масштабе выражается только длина, ширина же не может быть измерена по карте. Точное положение таких объектов на местности соответствует продольной оси (середина) знака на карте.

Пояснительные условные знаки применяются для дополнительной качественной и количественной характеристики изображаемых объектов и показа их разновидностей (например, условный знак дерева внутри леса).

Порядок проведения топографической съемки

Геодезисты, кадастровые инженеры и все, кто делает топосъемку земельного участка, должны придерживаться определенного порядка ее проведения, который зависит от вида съемки, ее целей, масштаба и прочих особенностей. Но все же ГКИНП-02-033-82 позволяет выделить общий порядок проведения топографической съемки.

Процедуру можно разделить на три этапа:

1. Подготовка. Она начинается с момента обращения собственника или иного заинтересованного лица к геодезистам. Между ними заключается договор, формируется техническое задание, прорабатываются особенности ситуации, собирается пакет документов, на основе кадастровой информации составляется предварительный топоплан. На этом же этапе оформляется разрешение на проведение топографических работ в местном градостроительном департаменте, согласовывается местонахождение наземных и подземных коммуникаций.
2. Полевые работы – проведение топографических мероприятий на местности. Специалисты обследуют участок, выбирают опорные пункты съемочного обоснования, рассчитывают высоту геодезических сигналов, проводят и фиксируют результаты измерений.
3. Камеральная обработка информации. Этот этап определяет результаты топосъемки. Геодезисты обрабатывают собранные данные, строят цифровую модель местности, прорисовывают план с нанесением рельефа и подземных коммуникаций. Затем осуществляется согласование плана и только после этого отчет направляется заказчику.

Теперь разберемся, как выглядит топографическая съемка земельного участка.

Элементы топографического плана

Результатом любой топографической съемки, независимо от ее вида и методики проведения, является топографический план. Он представляет собой уменьшенный и обобщенный схематический план местности, который обеспечивает максимальную точность переноса поверхности земного эллипса на плоскость карты. Ниже можно посмотреть образец плана, но сначала рассмотрим его основные элементы:

• Графическая часть. Основа плана, на которой, согласно §13 ГКИНП-02-033-8, должны быть отражены населенные пункты, отдельные строения, промышленные и иные объекты, дорожная сеть и инфраструктурные сооружения, рельеф местности, растительность, грунты и так далее.
• Математическая основа. Это совокупность критериев, по которым определяется взаимосвязь между графической частью и реальным земельным участком. Речь идет о геометрическом отображении математических законов, измерении координат и прочих особенностях. Сюда входит масштаб, проекция, координационная сетка, обоснование и так далее.
• Условные обозначения. Знаки, кратко обозначающие объекты на плане, вид растительности, грунта или рельефа, высоты, дороги и все что не обязательно подробно указывать на карте.
• Дополнительные данные: адрес участка, используемая система высот и координат, исполнитель полевых и камеральных работ и прочее.

Далее предлагаем разобраться, где получить топографический план земельного участка.

Топографическая съёмка 1:500

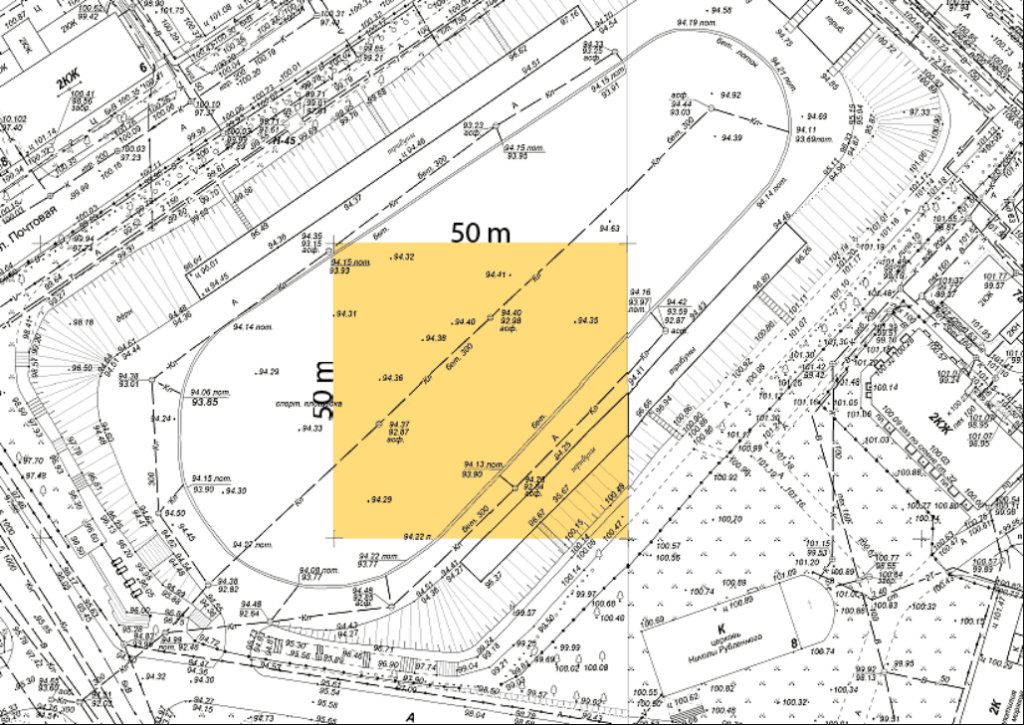

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами.

Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

1. Сначала работа проводится в полевых условиях, когда непосредственно проводятся измерения.
2. Затем результаты, полученные в поле, обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше, системой координат, высотой сечения.

Высота сечения рельефа

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d это расстояние между исследуемыми горизонталями, tg a это тангенс угла, на которой наклонена местность, h высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат

Координаты определяются при помощи тахеометра геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

Расстояние между крестами на топосъемке

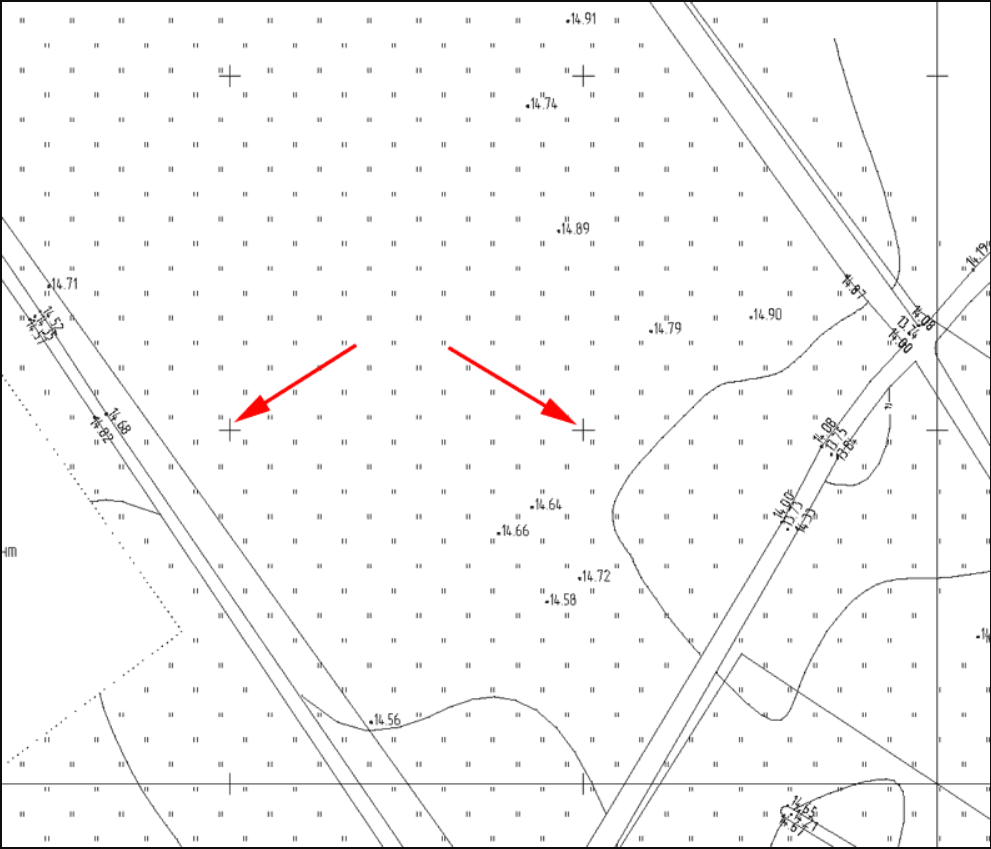

Сначала разберемся, что это за условный знак. Это координатная сетка, места пересечения точных значений координат. Они могут быть географическими и прямоугольными. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например, прямоугольные координаты используется в государственном кадастровом учете, а географические используются на больших территориях (можно увидеть в GPS навигаторах).

Кресты на топосъемке по правилам расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Расстояние между крестами в масштабе 1:500 составляет 50 метров. Можно проверить масштаб карты от исходного плана в случае копирования или ксерокопии. Расстояние между соседними крестами всегда должно быть 10 см. В случае значительного отклонения от нормы такую карту нельзя использовать.

Если разница в расстоянии между крестами больше двух, то такую карту распечатали, скорее всего, для задач, не требующих соблюдения исходного масштаба. Например, если в масштабе 1 к 500 расстояние между крестами составляет 5 см, то действительный масштаб карты уже 1:1000, но все условные знаки будут искажены.

Зная масштаб топосъемки, можно определить расстояние в метрах между крестами. Для масштаба 1:500 расстояние между крестами составляет 50 метров, 1:1000 — 100м, 1:2000 — 200 метров и т.д. Рассчитать расстояние между крестами на топографической карте любого масштаба просто. Нужно всего лишь поделить знаменатель масштаба на 10.

Вычислить масштаб топосъемки по крестам можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10.

Градусная сеть

На глобусе и всех географических картах есть сетка из тонких линий, получившая название градусная сеть. Каково же понятие и значение градусной сети?

Градусная сеть Земли состоит из условных линий, пересекающихся друг с другом. Линии эти крайне необходимы для нахождения объектов.

Мы уже знакомы с двумя точками – Северным и Южным полюсом. На равнозначном расстоянии от полюсов проведена линия градусной сети в виде окружности – экватор. Параллельно этой окружности проходят линии, получившие название параллели. Протягиваются они с запада на восток. Через полюса проведены окружности, пересекающие параллели, получившие название меридианы и составляющие градусную сеть. Протяженность меридианов определяется с севера на юг.

Градусная сеть на глобусе Источник

Зная направление протяженности линий градусной сети, можем определить по сторонам горизонта, где находится участок на карте.

Длина параллелей по градусной сети может различаться. Длина по градусной сети меридианов везде одинаковая. В результате главной линией градусной сети считается нулевой или начальный меридиан. Эта главная линия градусной сети простирается по пригороду Лондона и ее легко найти на карте. Этот меридиан разбивает планету на 2 полушария: Западное и Восточное.

Важнейшие линии градусной сети изображены в виде окружности на карте. Поэтому длина параллелей и меридианов по градусной сети измеряется в километрах и градусах. Чтобы понять принцип определения расстояния в градусах, давайте разберемся, как устроена градусная сеть.

Возьмем любую окружность и разделим на 360 частей.

Точки деления соединим с центром окружности, в результате круг будет разбит на 360 углов. Каждый угол будет равен 1. На рисунке каждый угол равен 10, если бы мы провели через 1, то они бы слились друг с другом. Градусную сеть на карте обозначают так же, через определенное число градусов. Чаще всего линии проведены через 10. Очень хорошо видно градусную сеть на контурной карте.

Контурная карта

Отсчет градусов по параллелям ведется от экватора, а по меридианам от начального или Гринвичского меридиана. На градусной сети экватор и начальный меридиан имеют обозначение 0.

По градусной сети карты можно определять расстояние между объектами в градусах и километрах. Рассмотрим на примере.

1) Выявим географические координаты: долгота самой западной точки на параллели 10° с.ш будет соответствовать 15° з.д.; долгота самой восточной точки на этой же параллели будет 52° в.д.

2) Рассчитаем протяженность материка в градусах по 10°с.ш., для этого найдем сумму полученных градусов 15° + 52° = 67°

3) Определим протяженность в километрах по 10° с.ш. Нам необходимо узнать длину параллели. Однако все параллели различны по длине. Можно воспользоваться таблицей, приведенной ниже для ее определения.

В таблице находим длину параллели 10, она составляет 109,6 км. Умножаем ее на выявленные градусы

109,6км • 67 = 7014 км

Получаем длину материка с запада на восток в километрах.

• Выявим географические координаты: широта северной точки на этом меридиане будет равна 32° с.ш., а южной — 37° ю.ш.
• Рассчитаем протяженность в градусах по 20° в.д., для этого сложим выявленные данные 32° + 37° = 69°
• Найдем протяженность в километрах по 20° в.д. Для этого длину 1° меридиана умножаем на полученные градусы

111,3 км • 69 = 7659 км

Величина 1° по меридиану всегда соответствует 111,3 км, так как все меридианы равны друг другу.

По градусной сети можно найти расположение любого участка на планете, их называют географические координаты.
